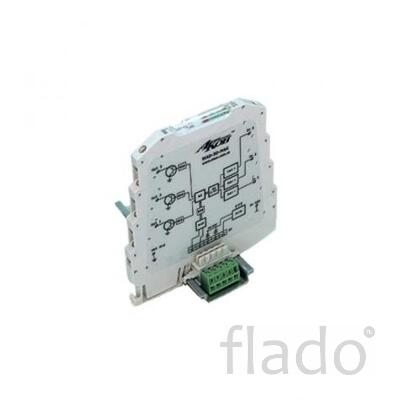

Многофункциональный контроллер WAD-MIO-MAXPro предназначен для измерения и формирования электрических величин, обработки информации и передачи ее в главный вычислитель сети (компьютер) по линиям последовательного двухпроводного интерфейса RS485.
Технические характеристики
Количество аналоговых вводов
1
Количество аналоговых выводов
1
Количество дискретных вводов/выводов
2
Гальваноразвязка
1,5кВ (по требованию 2,5кВ)
Разрядность АЦП
14
Погрешность каналов измерения
0,12%
Схема подключения
2х проводная
Измеряемые параметры и диапазоны
Напряжение
1В, 2В … 500В, 1000В
Ток
1мА, 2мА, 5мА, 20мА, 50мА, 100мА
Источник для запитки внешний датчиков
напряжения +5В, +8.2В, +10В, +12В или другое
Габариты
115х65х40 мм
Масса
200 г
Корпус и клеммы
корпус Bopla, клеммы Phoenix Contact винтовые, зажимные под сечение провода 0,2 … 2,5 мм
Связь
RS485, протокол Modbus RTU
Потребляемая мощность
1,5 … 5 Вт
Питание
постоянное напряжение от 10 до 30 В
Конструкция
Конструктивно модуль WAD-MIO-MAXPro рассчитан для работы, как в единственном числе, так и для построения систем с числом модулей до 127, объединённых по системной шине. Шина создаётся на DIN-рейке установкой соответствующего числа миниатюрных системных разъёмов, формируя собой подобие компактной материнской платы, или “бэк-плейна”. Сами модули являются неразборными, легко и надёжно устанавливаются и снимаются в любом порядке, не “мешая” соседним. Допускается “горячая” замена, в т.ч. без остановки технологического цикла и управляющей программы.
